Hydraulisk portalskjæring maskin /Klippmaskin i metall

Produktbeskrivelse

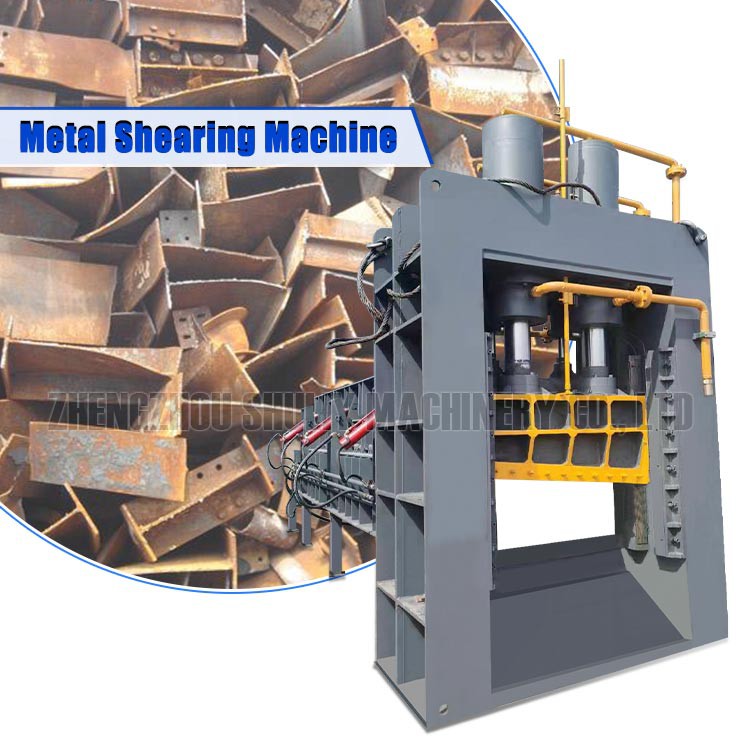

Metal Shearing Machine

Hydraulisk portalskjæremaskin kalles også helautomatiske hydrauliske portalsakser, den er for å kutte skrapmetall, stålstang, skrapjern, aluminiumsplate.

Produktparametere

N0	Teknisk parameter									Nyinnspilling
1	Klipsylinder	Modell	YG360/300			Mengde		2		850T
		Nominell skyvekraft	2850kN			slag		1100 mm
	Rask tilbake til sylinderen	Modell	YG360/300			Mengde		1
		Nominell skyvekraft	2850kN			slag		1100 mm
2	Trykksylinder	Modell	YG220/180			Mengde		2		300t
		Nominell skyvekraft	1530kN			slag		1040 mm
3	Materialeske str				8000×1900×900(1200mm）
4	Hydraulisk system MaksArbeids press				28 MPa
5	Klippebredde/minimum kutteåpning				2000mm / 680mm
6	Presslengde/matehøydet				900mm / 1200mm
7	Trykk skjema				Sylindertrykk
8	Hovedmotorkraft til utstyr				180kW
9	Strømspesifikasjoner				380V/3PH/60Hz
9	Kutte oppvinkel				9 grader
10	Skjæreområde δb Mindre enn eller lik 450Mpa				rundt stål:φ150mm					Bladets midtstilling
					kvadratisk stål: 140×140 mm
					stålplate: 80×1000mm
11	Antall kutt				3 ganger/min
12	Hovedstrøm	Modell		YE2-225M-4			Mengde		4
		Makt		45kW			Hastighet		1450r/min
13	Stempelpumpe	Modell		A4V250			Mengde		4
		Spenning		31,5 MPa			Forskyvning		250 ml/r
14	Kjølemotorpumpesett	Modell		KCB-56/Y180M-4			Mengde		1
		Makt		7,5 kW			strømme		56m³/h
15	plate radiator	Modell		TD12H-100F-40N			Mengde		1
		Kjøleområde		30m²			Trykkmotstand		1,25 MPa
16	Sirkulasjonspumpe	Modell		ISW120-100A			Mengde		1
		Makt		3kW			strømme		42.2m³/h
17	kjøletårn	Modell		LKT-50			Mengde		1
		Makt		2,2 kW			Avkjølingsmengde		41.2m³/h
18	hydraulisk motor	Modell		JMDG16-1400B			Mengde		1

Produktapplikasjon

Det er mye brukt i metallgjenvinnings- og prosessanlegg, demonteringssteder for skrotet biler, og smelte- og støpeindustrien for å kutte forskjellige metaller i kald tilstand og behandle dem til kvalifiserte ovnladninger. På grunn av bruken av et nytt elektrohydraulisk kontrollsystem og forbedrede oljesylindere, er arbeidseffektiviteten til denne utstyrsserien i samsvar med Modellen kan nå 3-5 ganger/min. Når det gjelder utstyrssammensetning, er Wanbang hydrauliske portalsaks hovedsakelig sammensatt av kran, kvantitativ matemekanisme, materialprepressingsmekanisme, oljepumpe, kontrollsystem, etc., som brukes til å realisere fast lengde og kvantitativ skjæring av materialer.

Metal shearing machine03
